一、案例背景：風電齒輪箱潤滑管理的現實挑戰

隨著全球能源結構加速向低碳化轉型，風力發電已成為增長速度最快的可再生能源之一。然而，風電設備長期運行于野外惡劣環境中，齒輪箱作為風電機組的核心傳動部件，其潤滑狀態直接影響設備壽命與發電效率。

據統計，在風電機組故障中，齒輪箱故障占比高達12%，而在影響齒輪和軸承失效的因素中，約80%的設備失效由潤滑故障導致異常磨損引起。傳統齒輪箱油品管理依賴定期取樣送檢，存在檢測周期長、數據滯后、突發磨損無法及時預警等問題。對于偏遠風場而言，頻繁取樣還會顯著增加運維成本。

在此背景下，大唐故城和韻風電場決定對齒輪箱潤滑系統實施在線監測技術改造，引入 INZOC 智火柴ISL-Z系列主路多功能油液傳感器，實現油品關鍵指標的實時、連續監控。

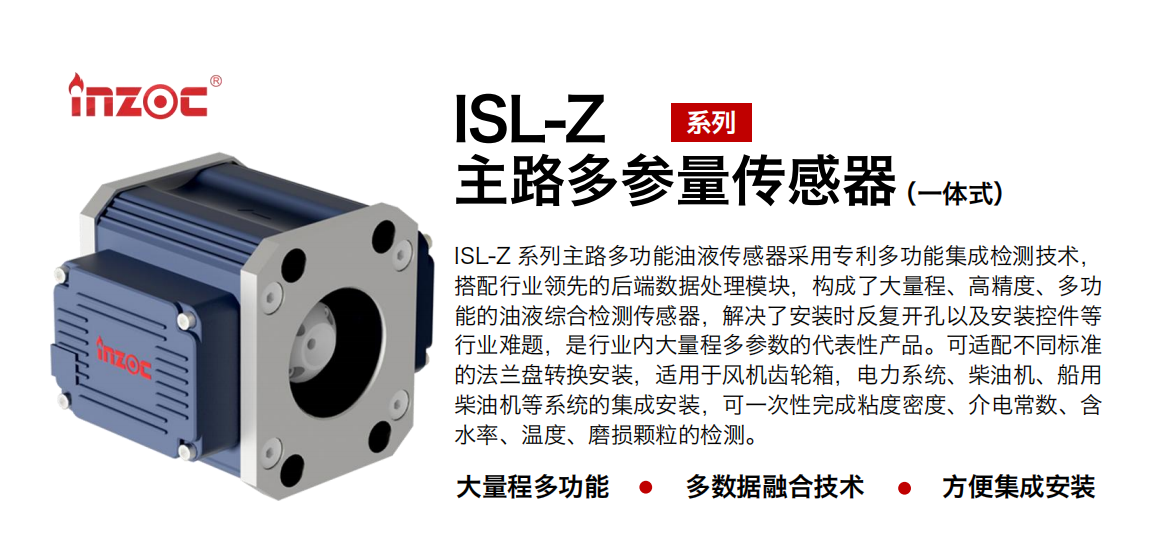

二、ISL-Z主路多功能油液傳感器產品概述

ISL-Z主路多功能油液傳感器采用專利多功能集成檢測技術，搭配行業領先的后端數據處理模塊，構成了大量程、高精度、多功能的油液綜合檢測傳感器。該傳感器可適配不同標準的法蘭盤轉換安裝，適用于風機齒輪箱、電力系統、柴油機等系統的集成安裝。

核心性能特點

1. 多參數一體化檢測

ISL-Z系列傳感器摒棄了傳統在線油液監測中機械硬件的簡單堆砌方式，能夠一次性完成粘度、密度、介電常數、含水率、溫度、磨損顆粒等多種指標的檢測。同時結合內部模型數據，還可選配實時運動粘度、40℃運動粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標。傳感器監測指標多達27個，真正實現了多功能、小體積、大集成的綜合應用。

2. 磨損顆粒精準檢測

傳感器可同時檢測鐵磁性與非鐵磁性磨損顆粒。鐵磁顆粒檢測范圍為30-800μm，檢測精度≥95%；非鐵磁顆粒檢測范圍為120-1600μm，檢測精度同樣≥95%。這一能力使得傳感器能夠在微米級的初期磨損階段即發出預警。

3. 油品理化指標監測

?  動力粘度：量程10-1500cP，精度±3%或8cP，分辨率0.01cP

?  密度：量程600-1500 kg/m3，精度±3%，分辨率0.01kg/m3

?  水活性/飽和度：量程0.03-1Aw，精度±0.03Aw

?  含水量（溶解水） ：量程1-10000ppm，精度±10%或50ppm

?  溫度：量程-35℃-85℃，精度0.5℃或±3%

?  油品品質：量程1-100，精度±3%

4. 工業級可靠性設計

傳感器采用316L不銹鋼外殼，具備IP65防護等級，工作溫度范圍-20℃至85℃，最高耐壓3Mpa，最大抗振2G，適應風電機艙低溫、振動及油霧等惡劣環境。

5. 靈活通訊與安裝

傳感器支持RS485/232通訊接口，功率≤5W，電壓DC 9V-36V。采用法蘭式安裝方式，可直接集成于主潤滑回路中，無需對齒輪箱本體進行復雜開孔改造。

三、項目部署與安裝方案

1. 項目概況

大唐故城和韻風電場齒輪箱原使用油品為ISO VG320合成齒輪油。根據ISO 3448標準，VG320在40℃條件下的運動黏度范圍為288-352mm2/s。改造過程中不更換油品，僅對油路進行適配安裝。

2. 安裝位置

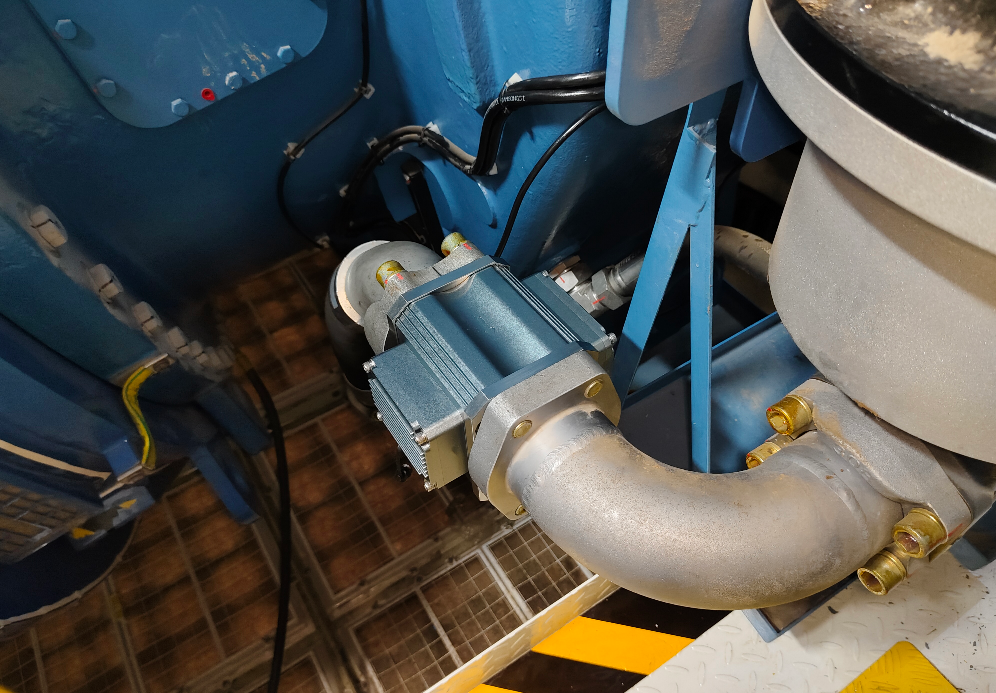

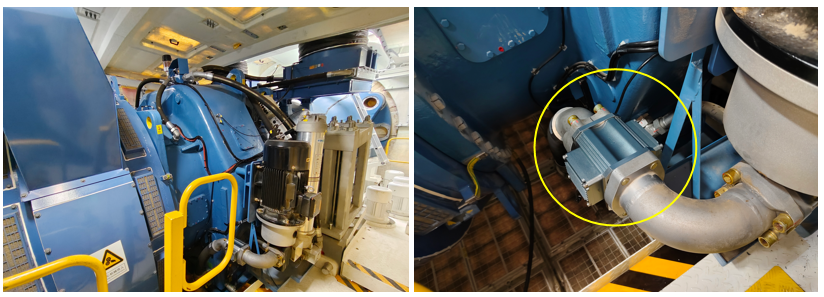

傳感器安裝于齒輪箱電動泵前端吸油管。該位置具備以下優勢：

?  油液經齒輪箱循環后已攜帶磨損顆粒與水分，檢測信息更具代表性

?  吸油管處油流穩定，測量可靠性高

?  便于主路集成安裝，無需額外旁路設計

安裝采用法蘭式適配方式，利用原有吸油管法蘭夾配合螺桿進行固定，同時加裝密封圈確保接口密封，整個過程未對齒輪箱系統正常運行產生干擾。

3. 監測指標

ISL-Z傳感器在該項目中實時監測以下關鍵參數：

4. 數據傳輸方式

傳感器數據通過RS485接口以數字信號形式輸出。電氣通訊架構為：傳感器→串口服務器→聲紋交換機→環網。監測主機采用DC24V供電，由機艙控制柜引出電源線纜。數據接入風電場現有監控平臺，支持遠程實時查看、趨勢分析與閾值報警。

四、運行成效

1. 初始參數驗證

安裝完成后，系統立即對新油進行初始參數采集，各項數據均與新油預期值一致，驗證了傳感器的測量準確性與穩定性。

2. 核心應用價值

實時預警能力： 當鐵磁顆粒濃度短時躍升或水分飽和度超過設定閾值時，系統自動觸發報警。運維人員可及時安排檢查，避免嚴重磨損或軸承點蝕事故。

預測性維護支撐： 通過對油液進行7×24小時不間斷監測，系統能夠記錄并分析油品狀態趨勢。一旦檢測到異常趨勢，立即發出警報，使運維人員能夠在故障發生前安排維護，變被動維修為主動預測。

降低運維成本： 支持遠程監控與數據傳輸，減少人工登塔采樣作業。根據行業數據，在線監測系統可在齒輪箱早期磨損識別方面顯著提升預警精度，提前數周發出預警，有效避免突發故障和高額運維成本。

設備壽命延長： 通過實時監測油液中金屬顆粒、水分、粘度等參數，提前發現磨損與腐蝕趨勢，延長齒輪箱使用壽命。

大唐故城和韻風電場齒輪箱油液在線監測項目的成功實施，充分驗證了ISL-Z主路多功能油液傳感器在風電齒輪箱應用中的技術優勢。該傳感器憑借多參數一體化檢測、微米級磨損顆粒精準識別、工業級可靠性設計以及靈活的安裝通訊方式，為風電齒輪箱的預測性維護提供了可靠的數據支撐。

隨著風電裝機規模的持續擴大和設備陸續進入運維高發期，從“被動維修”向“預測性維護”轉型已成為行業共識。ISL-Z系列主路多功能油液傳感器以其27項監測指標、高精度檢測能力和免維護設計，正成為風電齒輪箱智能運維的重要技術裝備，助力風電企業提升設備可靠性、降低運維成本、實現綠色智能化運營。

如果您需要:多功能油液傳感器，請聯系我們。智火柴，國內知名油液監測系統提供商!
