一、項目背景：風電齒輪箱潤滑管理的痛點與突破

在風力發電系統中，齒輪箱承擔著將葉輪低轉速轉化為發電機高轉速的核心傳動任務，其潤滑系統的健康狀態直接決定了機組的運行效率、安全性和使用壽命。然而，齒輪箱也是整個風電機組中故障率最高的部件之一。據統計，風電齒輪箱故障占風機總故障的35%以上，其中因潤滑失效引發的齒輪磨損、軸承卡滯等問題，不僅維修成本高昂，停機損失更是觸目驚心。

長期以來，傳統潤滑油檢測方式主要依賴定期人工取樣送檢，這種方式不僅檢測周期長、時效性差，還難以在故障發生前及時預警，往往等到實驗室報告出具時，設備已經發生了不可逆的損傷。如何在早期發現磨損異常、防止突發性停機，成為風電運維領域亟待解決的核心難題。

作為全球領先的新能源解決方案供應商，運達能源科技集團股份有限公司始終走在風電智能運維的前列。近年來，運達股份積極推動風電行業數字化轉型，構建了涵蓋風電場智慧運營平臺、故障預警與健康管理系統在內的“智能套餐”，致力于實現從“人工運維”到“智慧運維”的全面升級。在這一戰略導向下，運達股份位于甘肅的風電場項目引入了先進的齒輪箱油液在線監測技術，以提升設備健康管理水平、降低運維風險。

二、項目概況：甘肅運達風電齒輪箱在線監測部署

本次應用案例針對甘肅運達風電場的風機齒輪箱，核心監測對象采用循環潤滑模式，配套VG320型號齒輪油。為全面掌握齒輪箱潤滑系統的運行狀態，項目部署了ISL-Z系列主路多功能油液傳感器，構建了一套集磨損顆粒檢測、油品理化指標監測與數據傳輸于一體的綜合在線監測系統。

安裝設備： ISL-Z系列主路多功能油液傳感器

油品型號： VG320

監測指標： 磨損顆粒、粘度、水分、油品品質

安裝位置： 電動泵出油口——齒輪箱底部出油口

數據傳輸方式： 以太網——網線輸出（串口服務器→交換機→環網）

三、核心方案解析：ISL-Z系列主路多功能傳感器

3.1 主路安裝的技術優勢

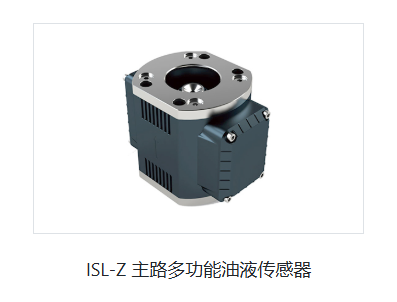

ISL-Z系列主路多功能油液傳感器代表了當前油液在線監測技術的領先水平。該傳感器采用法蘭式安裝，串聯在風機電動泵的主管路中直接接入潤滑系統的循環回路，能夠實時捕捉油液在循環過程中的關鍵參數變化，確保監測數據具有高度代表性和時效性。

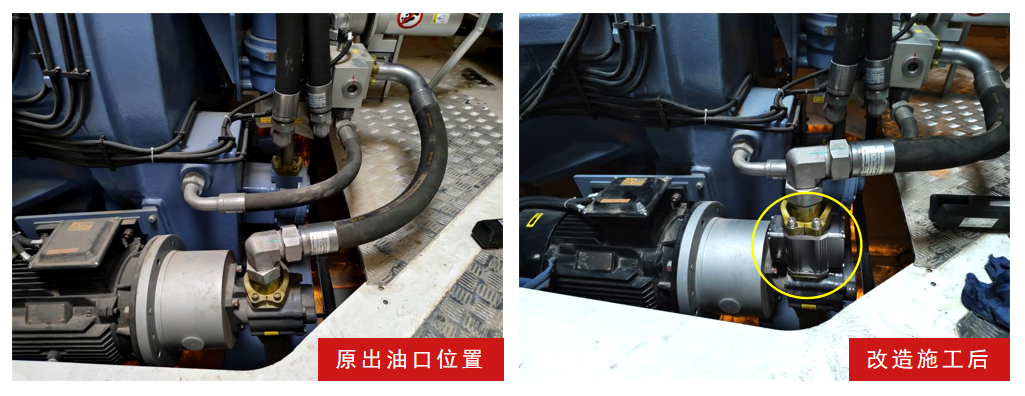

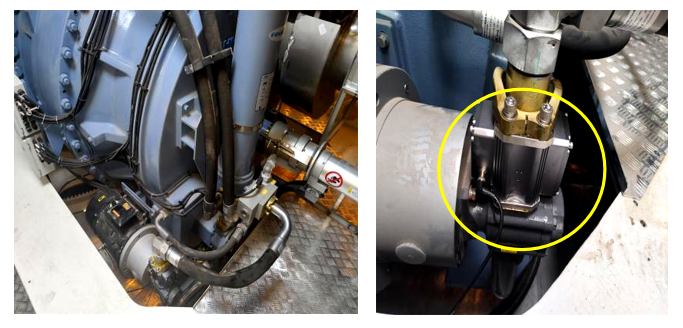

本次甘肅風電場項目將傳感器安裝在齒輪箱底部出油口位置，這一安裝點位于油液循環路徑的關鍵節點，能夠最真實地反映齒輪箱內部潤滑狀態。主路安裝方案的優勢在于，傳感器的測量與潤滑系統的油液流動同步進行，避免了旁路取樣可能帶來的數據延遲或樣本代表性不足的問題。當油液從齒輪箱底部出油口經電動泵輸出時，傳感器立即檢測其中所含的磨損顆粒、水分、粘度等參數，使運維人員能夠第一時間掌握設備的健康狀況。

3.2 多參數一體化精準監測

ISL-Z系列傳感器采用專利多功能集成檢測技術，以緊湊的一體化設計實現了多參數的同步檢測。此次甘肅項目重點監測磨損顆粒、粘度、水分及油品品質四大核心指標：

磨損顆粒監測是本次部署的核心功能之一。傳感器能夠同時檢測鐵磁顆粒（30-800μm，準確率95%）和非鐵磁顆粒（120-1600μm，準確率95%），準確率高達95%。在風電齒輪箱的運行過程中，金屬磨損顆粒的出現往往是故障的最早期信號。當齒輪齒面發生疲勞剝落或點蝕時，鐵磁性金屬顆粒濃度會顯著上升；當軸承保持架或非關鍵部件發生磨損時，則會伴隨非鐵磁顆粒的出現。通過分析顆粒的大小、濃度和材質類型，運維團隊可以精確判斷磨損發生的位置和嚴重程度，從而在故障升級前采取有針對性的維護措施。

粘度監測直接反映潤滑油的流動性能。齒輪潤滑油在高溫工況下容易因氧化而增稠，或受低溫影響而流動性下降，這些變化都會削弱潤滑效果，增加齒輪摩擦與磨損風險。傳感器實時監測油液動力粘度（量程1-1500CP，精度±3%或±8CP），確保齒輪箱始終在最佳潤滑狀態下運行。

水分監測對于風電齒輪箱尤為重要。風機機艙內溫差變化大、密封件老化等因素都可能造成水分侵入潤滑系統。當水分含量超過安全閾值時，潤滑油會乳化變質，降低油膜強度，加速齒輪表面腐蝕和磨損。傳感器可檢測微量水含量（1-10000ppm，精度±10%或50ppm），早在水分累積對設備造成實質性損害之前發出預警。

油品品質監測則是綜合評估潤滑油化學狀態的關鍵指標。傳感器通過測量介電常數來評估油品氧化變質程度，監測范圍1-100，精度±3%。隨著潤滑油在高溫高負荷工況下長期使用，其化學性能不斷劣化，油品品質指標的連續監測為換油周期的科學決策提供了量化依據。

3.3 適應風機機艙惡劣工況的工業設計

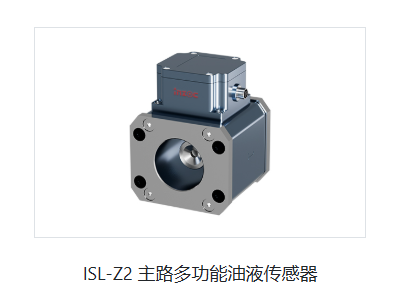

風電機組機艙環境對傳感器的可靠性提出了極高要求——空間受限、振動強烈、溫度與濕度變化劇烈。ISL-Z系列傳感器采用316L不銹鋼外殼材質，防護等級達到IP65，工作環境溫度范圍覆蓋-20℃至85℃，耐壓0-3MPa，最大耐振動2G，適用于海拔5000米及以下、相對濕度96%以內的各類風電場工況。其法蘭式安裝結構直接串聯于主油路，無需復雜的管線改造和二次集成開發，既保證了安裝的便捷性，又確保了傳感器在持續工作中的結構穩定性和密封可靠性。

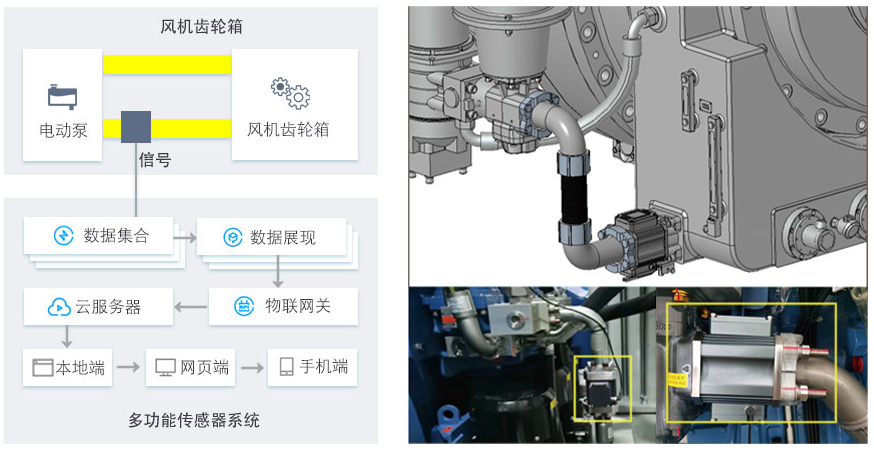

四、智能傳輸網絡架構：從機艙到監控中心的無縫連接

油液在線監測的真正價值不僅在于數據的采集，更在于數據的實時傳遞與智能分析。本次甘肅風電場項目采用了先進的數據傳輸架構，將監測數據從現場傳感器無縫接入風電場管理平臺。

在現場層面，傳感器采集的油液參數通過以太網接口輸出至串口服務器，串口服務器將RS485信號轉換為TCP/IP協議，隨后通過網線接入現場交換機。在此基礎上，數據匯入風電場既有環網，最終傳輸至中控室監控管理平臺。這一傳輸架構實現了以下多重優勢：

數據實時性有保障。 7×24小時不間斷監測，油液參數的變化趨勢得以全程記錄，任何異常波動都能被第一時間捕捉。

遠程監控與智能預警功能完備。 運維人員無需頻繁攀爬風機塔筒，在中控室甚至遠程終端即可隨時查看齒輪箱油液狀態，大幅降低運維人員的安全風險和工作強度。

數據統一管理便于分析決策。 所有監測數據集中存儲于管理平臺，為大數據分析和故障預測算法的持續優化奠定基礎。結合人工智能分析，系統可實現從“被動維修”到“預測性維護”的跨越式升級。

五、應用價值與實施成效

5.1 從定期維護到預測性維護的跨越

傳統風機齒輪箱維護模式以定期檢修和人工取樣為主，維護周期固定而難以應對突發故障。ISL-Z系列主路多功能油液傳感器的部署，使甘肅風電場項目實現了從“按期維護”到“按需維護”的全面升級。傳感器每日持續監測油液狀態與磨損趨勢，一旦檢測到異常變化，系統可立即發出預警信號，使運維團隊能夠基于數據提前調度資源、擇時檢修，有效避免計劃外停機和災難性故障。

5.2 降低全生命周期運維成本

乏針對性更換潤滑油，不僅造成油品浪費，也無法精準保障潤滑質量。通過在線監測的粘度、油品品質、水分等指標，運維人員可以科學判斷換油時機，延長油品使用壽命，減少非必要的油品消耗。同時，遠程監控能力顯著降低了人工巡檢和登塔作業的頻率，每年可節約可觀的現場維護工時和相關開銷。

5.3 延長齒輪箱使用壽命，保障發電效益

齒輪箱是風電機組價格最高的大部件之一，其使用壽命直接影響風電場全生命周期投資回報率。通過實時磨損顆粒監測，項目能夠準確評估齒輪箱的磨損程度與演變趨勢，在磨損尚處于早期階段時及時介入處理，避免因潤滑不良導致的齒輪點蝕、剝落、膠合等嚴重故障，大幅延長齒輪箱的使用壽命。

5.4 推動風電行業標準化與智能化進程

值得注意的是，運達股份在齒輪箱油液在線監測領域的技術積淀遠不止于單個應用項目。2024年，由運達股份牽頭制定的《風力發電機組傳動系統潤滑油在線狀態監測系統》能源行業標準獲國家能源局批準發布，該標準規范了風電機組傳動系統潤滑油在線狀態監測系統的技術要求及試驗方法，填補了風電領域相關標準空白。甘肅風電場項目的成功實施，正是這一先進理念與技術在實踐中的有力驗證。

甘肅運達風電齒輪箱油液在線監測項目的成功實施，為風電行業齒輪箱智能維護提供了值得借鑒的范本。通過ISL-Z系列主路多功能油液傳感器的部署——以主路安裝實現實時同步檢測、以多參數一體化監測覆蓋磨損顆粒至油品品質全維度指標、以以太網環網傳輸架構保障數據無縫接入管理平臺——該項目顯著提升了齒輪箱的健康管理水平，有效降低了運維成本與安全風險。

隨著我國“雙碳”目標的深入推進，風電裝機規模持續擴大，風電場運維的數字化、智能化轉型成為不可逆轉的趨勢。未來，以油液在線監測為代表的狀態監測技術將與振動監測、溫度監測等多維度傳感手段深度融合，結合云平臺和大數據分析算法，構建起覆蓋風電設備全生命周期的智能運維體系，為風電行業的高質量、可持續發展提供堅實的技術支撐。
